EMI ekranlash uchun buralgan barmoq chiziqlari



Biz elektron nurlanishdan himoya qilish uchun oʻralgan barmoq chiziqlarini yetkazib beramiz. Har xil korpus dizaynlari va EMI ekranlash talablarini qondirish uchun oʻralgan barmoq chiziqlari turli oʻlcham va konfiguratsiyalarda mavjud. Ular oldindan kesilgan chiziqlar yoki kerak bo'lganda kesilishi mumkin bo'lgan uzluksiz uzunliklarda sotib olinishi mumkin.

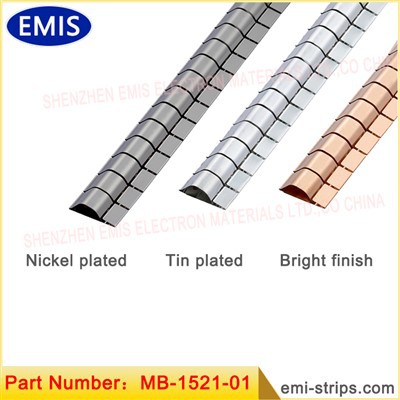

Qism raqami	T(mm）	A	B	C	P	S	Lmax	Tugunlar	Yuzaki rang
MB{{0}% 7d	0.08	4.0	0.8	2.1	2.42	0.40	609 mm	252	Yorqin tugatish
MB-1551-0S/N	0.08	4.0	0.8	2.1	2.42	0.40	609 mm	252	-0S:Tin / -0N:Nikel
MB-1551C-01	0.08	4.0	0.8	2.1	2.42	0.40	7.62 M	3148	bobin; Yorqin tugatish
MB-2551-01	0.05	4.0	0.8	2.1	2.42	0.40	609 mm	252	Yorqin tugatish
MB-2551-0S/N	0.05	4.0	0.8	2.1	2.42	0.40	609 mm	252	-0S:Tin / -0N:Nikel
Re: Uzunlik X tugunlariga kesilishi mumkin, X=1.2.3.4..., Sirt ham Oltin bilan qoplangan bo'lishi mumkin. Kumush va sink va boshqalar;



Buralgan barmoq chiziqlari elektromagnit shovqinni nazorat qilish kerak bo'lgan keng ko'lamli ilovalarda EMI ekranlash uchun ishlatilishi mumkin. Buralgan barmoq chiziqlari qayerda keng qo'llanilishiga bir nechta misollar:

Elektron korpuslar: Buralgan barmoq chiziqlari ko'pincha kompyuter shassilari, aloqa uskunalari shkaflari yoki boshqaruv panellari kabi elektron korpuslarda qo'llaniladi. EMI ning korpusga kirishi yoki chiqishiga to'sqinlik qiluvchi o'tkazuvchan muhrni yaratish uchun ular korpus va uning qopqog'i yoki eshigining birlashtiruvchi qirralari bo'ylab joylashtiriladi.

Aerokosmik va mudofaa: Aerokosmik va mudofaa sanoatida o'ralgan barmoq chiziqlari turli xil ilovalarda, jumladan, avionika uskunalari, radar tizimlari, harbiy transport vositalari va aloqa qurilmalarida qo'llaniladi. Ular tashqi manbalardan yoki tizimning o'zida EMI aralashuvini minimallashtirish orqali elektron tizimlarning yaxlitligini saqlashga yordam beradi.

Tibbiy asboblar: MRI apparatlari, bemor monitorlari yoki jarrohlik uskunalari kabi tibbiy asboblar to'g'ri ishlashi va bemor xavfsizligini ta'minlash uchun ko'pincha EMI ekranini talab qiladi. Bu qurilmalarda ularning ish faoliyatini pasaytirishi yoki yaqin atrofdagi boshqa nozik qurilmalarga xalaqit berishi mumkin bo'lgan elektromagnit shovqinlarni oldini olish uchun burilgan barmoq chiziqlari qo'llanilishi mumkin.

Telekommunikatsiyalar: Telekommunikatsiya sohasida o'ralgan barmoq chiziqlari EMIni kamaytirish uchun tayanch stantsiyalar, marshrutizatorlar va tarmoq kalitlari kabi uskunalarda qo'llaniladi. Ushbu qurilmalar ko'pincha bir-biriga yaqin joyda ishlaydi va signalning buzilishi yoki qurilmalar o'rtasida shovqinning oldini olish uchun samarali himoya qilish juda muhimdir.

Avtomobil elektronikasi: Zamonaviy avtomashinalar EMI ni yaratishi va sezgir bo'lishi mumkin bo'lgan ko'plab elektron tizimlarni o'z ichiga oladi. Buralgan barmoq chiziqlari dvigatelni boshqarish modullari, axborot-ko'ngilochar tizimlar yoki sensorlar kabi komponentlarni himoya qilish uchun avtomobil ilovalarida qo'llaniladi, bu esa elektromagnit parazit mavjud bo'lganda ushbu tizimlarning to'g'ri ishlashini ta'minlashga yordam beradi.





Elektron qurilmalar hayotimizning ajralmas qismi bo‘lgan bugungi o‘zaro bog‘liq dunyoda ularni elektromagnit parazitlardan (EMI) himoya qilish tobora muhim ahamiyat kasb etmoqda. EMI elektron komponentlarning ishlashini buzishi mumkin, bu esa ishlash muammolariga yoki hatto to'liq tizim ishlamay qolishiga olib keladi. Bunga qarshi kurashish uchun buralgan barmoq chiziqlari kabi innovatsion echimlar paydo bo'ldi, ular turli korpus dizaynlari uchun samarali EMI ekranlanishini ta'minlaydi. Ushbu maqola o'ralgan barmoq chiziqlarining afzalliklari va ko'p qirraliligini va ular turli EMI ekranlash talablariga qanday javob berishini o'rganadi.

EMI ekranlashda buralgan barmoq chiziqlarining roli

Buralgan barmoq chiziqlari elektromagnit nurlanishning kirib kelishi yoki chiqishini oldini olish uchun mo'ljallangan yuqori ishonchli komponentlardir. Ular odatda elektron korpuslar, shkaflar va EMI himoyasi muhim bo'lgan boshqa qurilmalarda qo'llaniladi. Ushbu barmoq chiziqlari mis yoki nikel kumush kabi o'tkazuvchan materiallardan tayyorlangan bo'lib, ular mukammal elektr o'tkazuvchanligiga ega va elektromagnit maydonlarni samarali ravishda yo'naltira oladi.

Turli xil o'lchamlar va konfiguratsiyalar

Buralgan barmoq chiziqlarining asosiy afzalliklaridan biri ularning turli o'lcham va konfiguratsiyalarda mavjudligidir. Ushbu moslashuvchanlik ishlab chiqaruvchilar va dizaynerlarga o'ziga xos korpus dizaynlari va EMI ekranlash talablari asosida eng mos variantni tanlash imkonini beradi. Katta sanoat boshqaruv shkafi yoki ixcham qo'l qurilmasi bo'ladimi, o'ralgan barmoq chiziqlari muammosiz tarzda moslashtirilishi mumkin.

Oldindan kesilgan chiziqlar va uzluksiz uzunliklar

Turli yig'ish jarayonlari va maxsus korpus dizaynlarini joylashtirish uchun o'ralgan barmoq chiziqlari ikki shaklda taklif etiladi: oldindan kesilgan chiziqlar va uzluksiz uzunliklar. Oldindan kesilgan chiziqlar aniq uzunliklar talab qilinadigan ilovalar uchun idealdir. Ular qo'shimcha kesish zaruriyatini bartaraf qiladi va barqaror ishlashni ta'minlaydi. Boshqa tomondan, uzluksiz uzunliklar ko'proq moslashuvchanlikni ta'minlaydi, bu ishlab chiqaruvchilarga kerak bo'lganda chiziqlarni kesish imkonini beradi, moddiy chiqindilarni kamaytiradi va tejamkor ishlab chiqarish imkonini beradi.

O'rnatish va moslashtirish

Buralgan barmoq chiziqlarini o'rnatish va korpus dizayniga birlashtirish nisbatan oson. Qo'llash talablariga qarab, ular yopishqoq tayanch yordamida biriktirilishi yoki vintlar yoki perchinlar bilan mexanik ravishda o'rnatilishi mumkin. O'rnatishning qulayligi ishlab chiqarish jarayonida qimmatli vaqtni tejaydi va samarali ishlab chiqarishni ta'minlaydi.

Bundan tashqari, o'ralgan barmoq chiziqlari maxsus EMI ekranlash talablarini qondirish uchun osongina sozlanishi mumkin. Ishlab chiqaruvchilar qalinlik, kenglik va shakldagi o'zgarishlarni so'rashlari mumkin, barmoq chiziqlarini o'zlarining ilovalarining aniq ehtiyojlariga moslashtiradilar. Ushbu ko'p qirralilik optimallashtirilgan ishlash va rivojlangan EMI himoyasiga imkon beradi.

Xulosa

EMI ekranlash sohasida o'ralgan barmoq chiziqlari elektron qurilmalarni elektromagnit parazitlardan himoya qilish uchun ko'p qirrali va samarali yechim sifatida paydo bo'ldi. Turli o'lcham va konfiguratsiyalarda mavjudligi, shuningdek, oldindan kesilgan chiziqlar yoki uzluksiz uzunlikdagi variantlari bilan ular turli xil korpus dizaynlari va EMI ekranlash talablariga javob beradi. Ushbu barmoq chiziqlari yaxshilangan ishlash, o'rnatish qulayligi va moslashtirilgan bo'lish qobiliyatini ta'minlaydi, bu ularni EMI bilan himoyalangan elektron korpuslarni loyihalash va ishlab chiqarishda muhim komponentga aylantiradi.





BeCu Fingerstock ishlab chiqarish jarayoni oqimi

Berilliy mis ishlab chiqarish yuzasida elektrokaplama

Elektrokaplama mahsulotlarining umumiy ko'rinishi rasmlari











Barmoqlar va qistirmalarni sotib olish bo'yicha savollar va kalitlar:

1-savol: EMI ekranlash uchun o'ralgan barmoq chiziqlari qanday ishlaydi?

A1: O'ralgan barmoq chiziqlari birlashuvchi yuzalar bo'ylab bir nechta aloqa nuqtalarini hosil qiluvchi bahorga o'xshash metall barmoqlardan iborat. Siqilganida, ular elektromagnit nurlanishni to'sib qo'yadigan yoki susaytiradigan va EMIni kamaytiradigan doimiy o'tkazuvchan yo'lni yaratadilar.



2-savol: EMI ekranlash uchun o'ralgan barmoq chiziqlarini qanday o'rnatasiz?

A2: O'ralgan barmoq chiziqlari korpus va uning qopqog'i yoki eshigining birlashtiruvchi qirralari bo'ylab o'rnatiladi. Ular to'liq qoplashni ta'minlash uchun joylashtirilishi kerak, bu esa korpus yopilganda yaxshi aloqa qilish va siqishni ta'minlaydi. Barmoqlar va korpusni to'g'ri erga ulash EMIni samarali kamaytirish uchun ham muhimdir.



3-savol: Buralgan barmoq chiziqlari qayta ishlatilishi mumkinmi?

A3: Buralgan barmoq chiziqlari odatda bir nechta foydalanish uchun mo'ljallangan. Ular moslashuvchan va moslashuvchan bo'lib, ishlashni sezilarli darajada yo'qotmasdan takroriy siqish va ajratish imkonini beradi.



4-savol: Buralgan barmoq chiziqlari EMIni butunlay yo'q qila oladimi?

A4: Buralgan barmoq chiziqlari EMIni kamaytirish va blokirovka qilishda samarali bo'lsa-da, EMIni to'liq yo'q qilish qiyin. To'g'ri korpus dizayni, topraklama va ichki qismlarni ekranlash ham samarali EMI himoyasiga erishishda muhim omillardir.



5-savol: Buralgan barmoq chiziqlari EMI ekranlash standartlariga mos keladimi?

A5: O'ralgan barmoq chiziqlari ko'pincha Xalqaro Elektrotexnika Komissiyasi (IEC) yoki Federal Aloqa Komissiyasi (FCC) kabi tashkilotlar tomonidan o'rnatilgan EMI ekranlash standartlariga javob berish uchun ishlab chiqariladi va ishlab chiqariladi.
