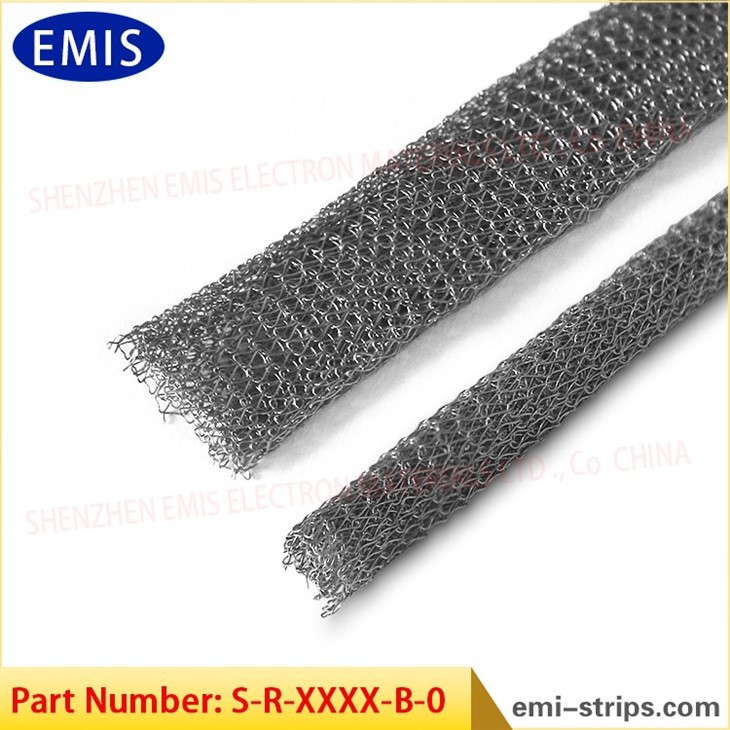

Trikotaj simli to'r qistirmalari

Biz EMI va RFI ekranlash uchun ishlatiladigan EMC qistirmasining bir turi bo'lgan Trikotaj simli to'r qistirmalarini taklif qilamiz. U eng yaxshi sifatli xom ashyo va ilg'or texnologiyadan foydalangan holda ishlab chiqariladi. Wire Mesh Gasket turli xil ilovalarga mos keladigan turli xil shakllarda keladi. Bu yumaloq, to'rtburchaklar, ikki dumaloq, dumaloq dumaloq va boshqalar bo'lishi mumkin.

Eslatma:

1. To'qilgan simli material: berilyum mis, monel sim, konservalangan mis sim, konservalangan mis qoplangan po'lat sim, konservalangan mis qoplangan temir sim, zanglamaydigan po'lat sim va boshqalar;

2. To'qilgan simning yuzasi tabiiy rangga ega bo'lishi mumkin; konservalangan; nikel bilan qoplangan; kumush bilan qoplangan; oltin bilan qoplangan va boshqalar;

3. Maxsus materiallar va nostandart strukturaviy shakllar uchun moslashtirish qo'llab-quvvatlanadi. Iltimos, bizning savdo menejerimizga murojaat qiling.

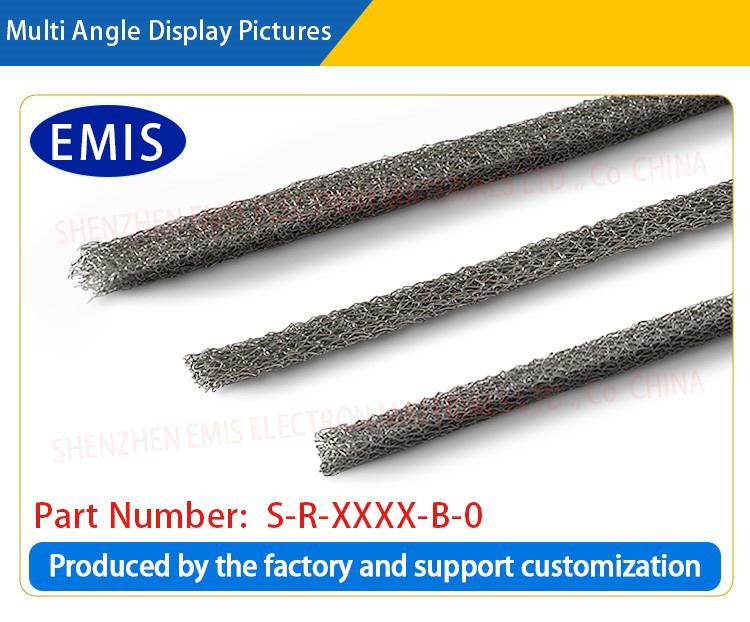

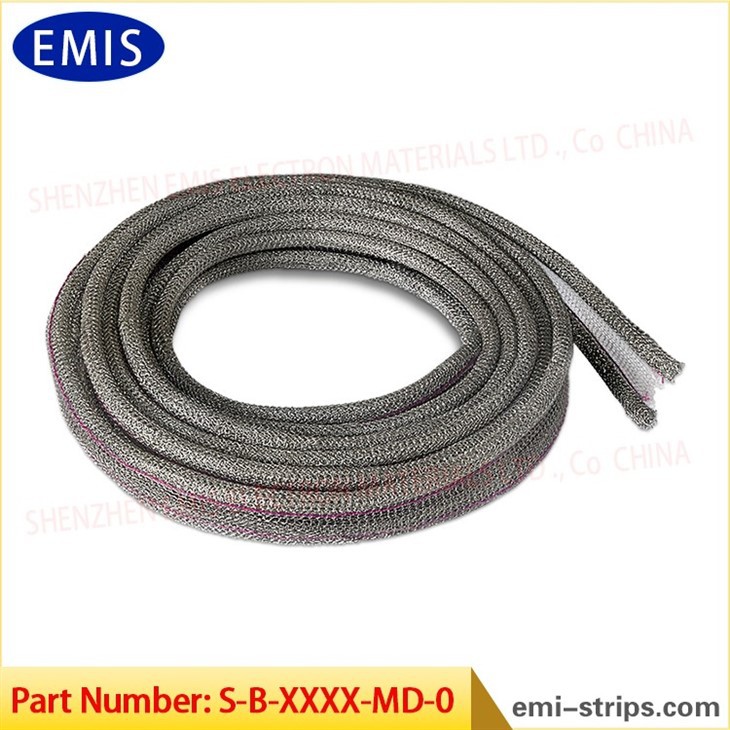

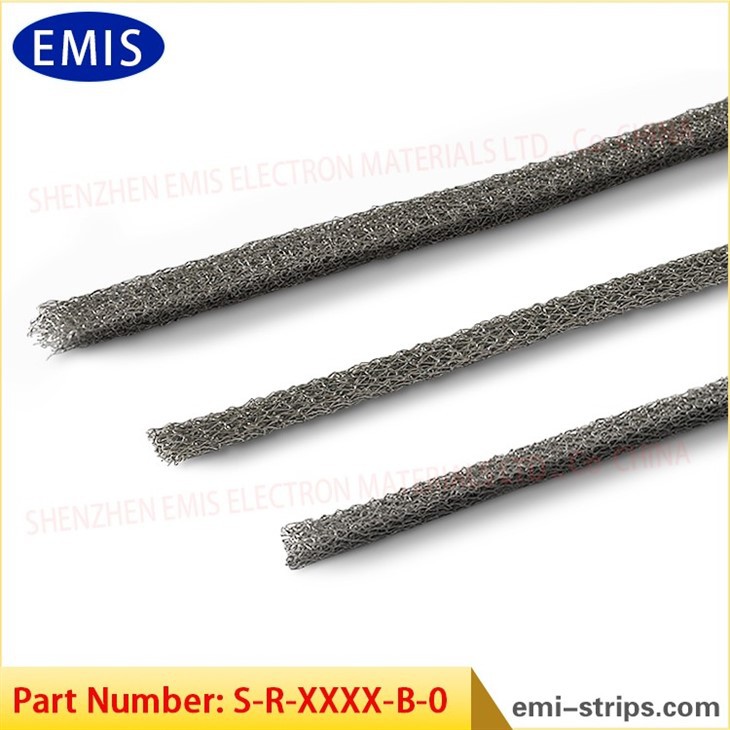

To'qilgan sim mahsulotining qisqacha raqami: TS-AABB-MD-P

Izohlar:

T turini ifodalaydi:

T - B: berilliy mis metall o'ralgan sim; T - S: qattiq metall simli to'r; T - C: yadroli metall to'r; T - S: muhrlangan metall simli to'r;

T - W: metall simli tarmoqli kamar;

S shaklni ifodalaydi:

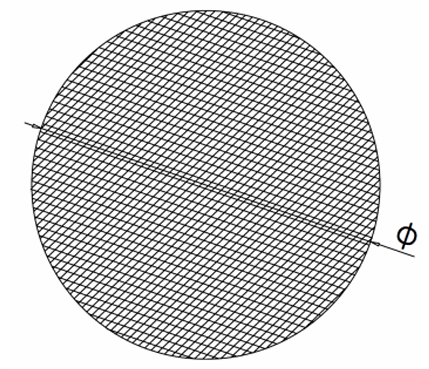

S - C: dumaloq; S - R: kvadrat; S - D: D shakli; S - P: P shakli; S - B: B shakli;

AABB: mahsulot tuzilishi hajmi.

M materialni ifodalaydi: M - B: berilliy mis; M - S: zanglamaydigan po'lat sim; M - M: monel sim; M - D: qalaylangan fosforli mis sim; M - F: qalaylangan mis qoplangan po'lat sim;

D - ichki yadro materialini ifodalaydi: D - 0: yo'q; D - N: xloropren kauchuk; D - S: silikon kauchuk; D - P: poliuretan shimgich;

P tashqi ko'rinishni ifodalaydi:0:tabiiy rang; P - S: qalaylangan berilliy mis; P - N: nikel bilan qoplangan berilliy mis; P - Z: rux bilan qoplangan berilliy mis.

tanishtirish

Trikotaj simli to'rli qistirma - trikotaj simli to'r va elastik materialdan tayyorlangan kompozit qistirma. To'qilgan simli to'rli qistirma bilan solishtirganda, trikotaj simli to'r qistirmalarining metall simlari turli xil strukturaviy xususiyatlarga va ishlash afzalliklariga ega bo'lgan maxsus trikotaj texnologiyasi bilan to'qilgan. U yuqori muhrlanish, kuchli elektromagnit ekranlash effekti yoki o'tkazuvchanlik funktsiyasini talab qiladigan sohalarda keng qo'llaniladi, mukammal muhrlanish, zarba assimilyatsiya qilish va parazitlarga qarshi ishlashni ta'minlaydi.

Xususiyatlari:

Elektromagnit ekranlash: tashqi elektromagnit parazitlarga (EMI) va radiochastota shovqinlariga (RFI) samarali qarshilik ko'rsatish, sezgir uskunaning normal ishlashini himoya qilish.

Sızdırmazlık ko'rsatkichi: elastomerik materiallar suyuqlik, gaz yoki zarrachalarning oqishini oldini olish uchun ishonchli muhrlanish ta'sirini ta'minlaydi.

O'tkazuvchanlik: metall simli to'r yaxshi o'tkazuvchanlikni ta'minlaydi va elektron jihozlarni statik shikastlanishdan himoya qiladi.

Vibratsiyaga qarshi va zarba assimilyatsiya qilish: uskunaga tebranishning zararini samarali ravishda kamaytiradi va uskunaning xizmat qilish muddatini uzaytiradi.

Yuqori harorat va korroziyaga chidamlilik: yuqori haroratga chidamli, zanglamaydigan po'lat va boshqa materiallardan foydalangan holda, ekstremal sharoitlarda barqaror va uzoq muddatli ishlashi mumkin.

Ishlab chiqarish jarayoni

1. Metall simni tanlash va ishlov berish

Birinchidan, mos metall simli materiallarni tanlang. Umumiy materiallar zanglamaydigan po'lat, mis, berilliy mis, nikel va boshqa metallarni o'z ichiga oladi, ular mukammal o'tkazuvchanlikka, yuqori haroratga chidamliligi va korroziyaga chidamliligiga ega. Metall simning diametri, kuchi, o'tkazuvchanligi va boshqa xususiyatlarini yakuniy qistirmaning funktsional talablariga muvofiq aniqlash kerak.

Yuzaki ishlov berish: Metall simning korroziyaga chidamliligi va chidamliligini yaxshilash uchun metall sim odatda uzoq muddatli foydalanishda barqarorligini ta'minlash uchun sirt bilan ishlov beriladi (masalan, nikel qoplama, krom qoplama, passivatsiya va boshqalar).

2. Metall simlarni to‘qish va to‘qish

Metall sim trikotaj jarayoni orqali to'rga o'raladi. Trikotaj an'anaviy to'quv jarayonlariga qaraganda qattiqroq va strukturaviy jihatdan barqarorroq bo'lib, bu metall to'rning umumiy mustahkamligi va chidamliligini oshirishi mumkin. Trikotaj metall to'rning to'quv usullari odatda oddiy to'quv va dimi to'quv va boshqalarni o'z ichiga oladi va tegishli to'quv usuli mahsulotning o'ziga xos dastur talablariga muvofiq tanlanadi.

To'quv jarayoni: Trikotaj mashinasida metall sim turli xil xususiyatlarga ega bo'lgan to'r strukturasini hosil qilish uchun naqshli mashinaning ignalari va ip ramkalari orqali to'rga o'raladi. Trikotaj metall to'r odatda yaxshi kuchlanish va yirtiqqa chidamliligiga ega va yuqori bosimli yoki yuqori haroratli muhit uchun javob beradi.

Yuqori haroratli presslash: tel mash yuqori haroratli isitish va bosim orqali elastomer material bilan birlashtirilib, kompozit tuzilish hosil qilish uchun ikkalasining mustahkam bog'langanligini ta'minlaydi.

Bog'lanish jarayoni: shuningdek, uzoq muddatli barqarorlik va muhrlanish ta'sirini ta'minlash uchun tel to'rni elastomer material bilan ulash uchun kuchli elim yoki maxsus yopishtiruvchi vositalardan foydalanishingiz mumkin.

3. Vulkanizatsiya yoki davolash bilan davolash

Kauchuk elastomer materiallari uchun odatda vulkanizatsiya bilan ishlov berish talab qilinadi. Vulkanizatsiya jarayoni kauchukning molekulyar zanjirlarini isitish va kimyoviy reaktsiyalar orqali o'zaro bog'laydi, elastiklik va yuqori harorat va aşınma qarshiligini oshiradi.

Qattiqlashuv: Vulkanizatsiya bilan ishlov berish yoki boshqa davolash jarayonlari elastomerni yaxshi muhrlanish, bosimga chidamlilik va issiqlikka chidamlilik bilan ta'minlaydi va qistirmaning keng qamrovli ishlashini yaxshilaydi.

4. Kesish va shakllantirish

Kerakli o'lcham va shaklga birlashtirilgan trikotaj simli to'r qistirmasini kesib oling. Ushbu qadam odatda mahsulot o'lchamining to'g'ri bo'lishini, qirralarning silliqligini va turli jihozlarni o'rnatish talablariga javob berishi mumkinligini ta'minlash uchun nozik kesish asboblaridan foydalanishni talab qiladi.

Nozik kesish: Har bir qistirmaning kesish sifatini ta'minlash va kesish jarayonida tel to'r yoki elastomerga zarar etkazmaslik uchun lazerli kesish yoki qolipni kesishdan foydalaning.

Qo'llash sohalari

Elektron uskunalar: uskunani tashqi shovqinlardan himoya qilish uchun elektromagnit ekranlash va elektrostatik zaryadsizlanishdan himoya qilish uchun ishlatiladi.

Avtomobil sanoati: elektromagnit parazitlarning oldini olish va muhrlanishdan himoya qilish uchun bortdagi elektron uskunalarda qo'llaniladi.

Aerokosmik: qattiq muhitda ishonchliligini ta'minlash uchun yuqori aniqlikdagi aerokosmik uskunalarni elektromagnit ekranlash va muhrlashdan himoya qilishni ta'minlang.

Sanoat uskunalari: suyuqlik oqishini oldini olish va vibratsiyaga qarshi ish faoliyatini yaxshilash uchun turli xil mashinalar va uskunalarni muhrlash va himoya qilish uchun ishlatiladi.

Energetika sanoati: Uskunaning barqaror ishlashini ta'minlash uchun elektr jihozlarini samarali elektromagnit ekranlash va topraklama himoyasini ta'minlash.

Bizning afzalliklarimiz:

Biz butun dunyo bo'ylab mijozlarga yuqori sifatli muhrlash, ekranlash, o'tkazuvchanlik va zarbaga chidamli echimlarni taqdim etishga intilgan trikotaj simli to'r qistirmalarini tadqiq qilish va ishlab chiqish, ishlab chiqarish va sotishga ixtisoslashgan innovatsion korxonamiz. Kompaniya ilg'or ishlab chiqarish jarayonlari va texnik jamg'armalarga ega va turli sohalarda mijozlar uchun moslashtirilgan mahsulot va xizmatlarni taqdim eta oladi.

Fabrikamızda turli ilovalarning o'ziga xos talablari bo'lishi mumkinligini tushunamiz. Shuning uchun bizning trikotaj to'rli qistirmalarimiz to'liq moslashtirilgan va o'zgartirilishi mumkin. Biz turli xil o'lchamlar, shakllar, qalinliklar va o'rnatish usullarini o'z ichiga olgan bir qator variantlarni taklif qilamiz, bu esa mijozlarimizga EMI ekranlashning o'ziga xos ehtiyojlarini qondirish uchun mukammal yechim topishga imkon beradi. Bizning mutaxassislar jamoasi mijozlarning ehtiyojlarini tushunish va ularning ilovalariga juda mos keladigan maxsus qistirmalarni taqdim etish uchun ular bilan yaqindan hamkorlik qiladi.

Biz bilan bog'lanish:

Sizga moslashtirilgan trikotaj simli to'r qistirmalari kerakmi yoki mahsulotni tanlash jarayonida savollaringiz bo'ladimi, biz sizga chin dildan professional texnik yordam va sotishdan keyingi xizmatni taqdim etamiz. Mahsulotlarimiz va xizmatlarimiz haqida batafsil ma'lumot olish uchun biz bilan bog'laning.

Mahsulotning malakasi

Trikotaj metall to'rli qistirmalarni ishlab chiqarish jarayoni

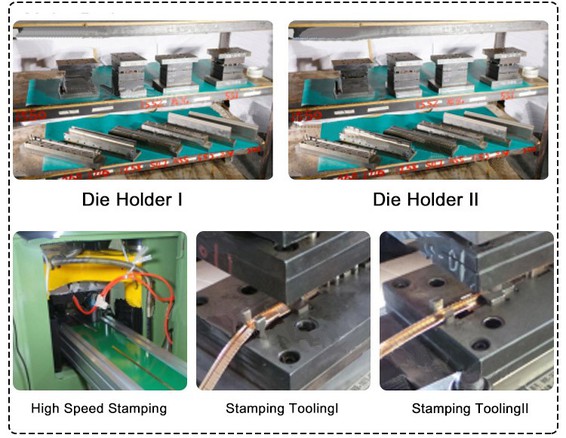

Asboblarni loyihalash va ishlab chiqarish qobiliyati

Asosiy uskunalar:

Nozik maydalagich: 4 ta to'plam;

Freze mashinasi: 3 to'plam;

Burg'ulash mashinasi: 3 to'plam;

Tel-elektrodli kesish: 2 to'plam;

Tegirmonchilar: 1 to'plam;

Boshqa: 5 to'plam

BeCu xomashyosining xarakterli parametri

Kimyoviy komponent

Be-----------1.8%-2.%(yuqori berilliy seriyasi)

Kobalt + Nikel--------- 0.20% (kamida)

Kobalt + Nikel + Temir------ 0,60% (ko'pi bilan)

Mis-------qolgan

Jismoniy xususiyat

Elektr o'tkazuvchanligi (IACS)---22-25%

Elastiklik moduli (psi) --- 18,5*10⁶

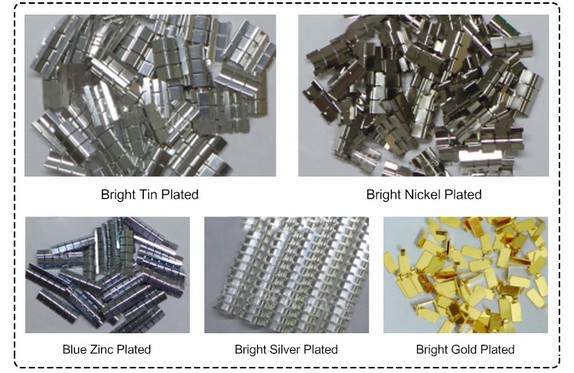

Berilliy mis ishlab chiqarish yuzasida elektrokaplama

Elektrokaplama mahsulotlarining umumiy ko'rinishdagi rasmlari

Yetkazib berish, jo'natish va xizmat ko'rsatish

Tez yetkazib berish imkoniyati

1. Oddiy ommaviy yetkazib berish muddati: 3 kundan kam;

2.Maxsus mahsulotlar uchun maksimal vaqt: 7 kundan kam.

3. Bepul namunaning oddiy yetkazib berish muddati: 2 kundan kam.

4. Maxsus mahsulotlar uchun yetkazib berish muddati: 7 kundan kam.

5.Qo'lda namuna ishlab chiqarishni tugatish vaqti: 7 kundan kam

TSS

1-savol: Trikotaj simli to'rli qistirma nima?

A1: Trikotaj simli to'rli qistirma - bu metall to'r va elastomer materialdan tayyorlangan qistirma. U metall to'rning yuqori quvvatini va elastomer materialining muhrlanishini birlashtiradi va elektromagnit ekranlash, muhrlanish, o'tkazuvchanlik va zarbaga chidamlilik kabi bir nechta funktsiyalarga ega. U elektronika, avtomobillar, aerokosmik va boshqa sohalarda keng qo'llaniladi.

2-savol: Tel to'r qistirmalarini ishlab chiqarish jarayoni murakkabmi?

A2 Trikotaj simli to'r qistirmalarini ishlab chiqarish jarayoni nisbatan murakkab bo'lib, u quyidagi bosqichlardan o'tishi kerak: metall simni tanlash va qayta ishlash, trikotaj va to'quv, elastomer materialini qoliplash, sim to'r va elastomerning kombinatsiyasi, vulkanizatsiya yoki davolash, nozik kesish, sifatni tekshirish va sinovdan o'tkazish va hokazo. Har bir havola mahsulotning ishlashining ustunligini ta'minlash uchun nozik nazoratni talab qiladi.

3-savol: Trikotaj simli to'r qistirmalari va boshqa turdagi qistirmalari o'rtasidagi farq nima?

A3 An'anaviy kauchuk qistirmalari va metall qistirmalari bilan solishtirganda, trikotaj simli to'r qistirmalari quyidagi muhim xususiyatlarga ega:

Kuchli elektromagnit ekranlash funktsiyasi: Bu elektromagnit parazitlarni samarali ravishda oldini oladi va yuqori elektromagnit moslashuvni talab qiladigan holatlar uchun javob beradi.

Yaxshiroq muhrlanish ko'rsatkichi: elastomer va sim to'r birikmasi orqali u kuchliroq muhrlanish ta'sirini ta'minlaydi.

Ekstremal muhitga qarshilik: Yuqori harorat va yuqori bosim kabi og'ir ish muhitlariga moslashing va yaxshi ishlashni saqlang.

Zo'r zarba qarshiligi: Elastomer materiallarining kombinatsiyasi trikotaj simli to'r qistirmalarini kuchli zarba qarshiligi va zarbani assimilyatsiya qilish funktsiyalariga ega qiladi.

4-savol: To'g'ri trikotaj torli qistirmani tanlang?

A4 Trikotaj simli to'r qistirmasini tanlashda siz quyidagi omillarni hisobga olishingiz kerak:

Qo'llash muhiti: harorat, bosim, korroziylik, tebranish va boshqalar.

Elektromagnit ekranga qo'yiladigan talablar: Agar siz elektromagnit parazitlarni oldini olishingiz kerak bo'lsa, elektromagnit ekranlashning yaxshi ishlashiga ega bo'lgan simli to'r qistirmasini tanlang.

Muhrlash talablari: muhrlanadigan muhit turiga (gaz, suyuqlik va boshqalar) mos ravishda to'g'ri materialni tanlang.

Chidamlilik va xizmat muddati: Uzoq muddatli foydalanish uchun mos keladigan juda bardoshli materialni tanlang.

5-savol: Tel to'r qistirmalari uchun umumiy materiallar qanday?

A5: Materiallarga quyidagilar kiradi:

Zanglamaydigan po'lat: U mukammal korroziyaga chidamliligi va yuqori haroratga chidamliligiga ega va ko'pincha yuqori chidamlilikni talab qiladigan ilovalarda qo'llaniladi.

Berilliy mis: yaxshi elektr o'tkazuvchanligiga ega va elektromagnit ekranlash ilovalari uchun javob beradi.

Nikel qotishmasi: yuqori haroratga chidamliligi va korroziyaga chidamliligiga ega, ekstremal ish muhiti uchun javob beradi.

Mis: yaxshi elektr o'tkazuvchanligiga ega va elektr jihozlarida ekranlash va himoya qilish uchun javob beradi.

6-savol: To'qilgan simli to'r qistirmalari mijozlar ehtiyojlariga ko'ra moslashtirilishi mumkinmi?

A6: Ha, trikotaj simli to'r qistirmalari mijozlarning o'ziga xos ehtiyojlariga muvofiq sozlanishi mumkin. Bunga sim to'rning diafragmasini, simning materialini, elastomer turini, qistirmaning o'lchami va shaklini va boshqalarni sozlash kiradi. Turli xil dastur talablariga muvofiq, biz mijozlarga moslashtirilgan echimlarni taqdim eta olamiz.

7-savol: Trikotaj simli to'r qistirmalarini qanday saqlash va parvarish qilish kerak?

A7: Muntazam tekshirish: Hech qanday shikast, aşınma yoki qarish yo'qligiga ishonch hosil qilish uchun qistirmaning yaxlitligini muntazam tekshirib turing.

Tozalash: Materialni shikastlamaslik uchun tozalashda juda kuchli kimyoviy erituvchilardan foydalanmang. Neytral detarjen va yumshoq mato bilan artish tavsiya etiladi.

O'zgartirish: Agar qistirma uzoq vaqt davomida ekstremal muhitda bo'lsa, uskunaning ishlashini ta'minlash uchun uni muntazam ravishda almashtiring.
